WESTPORT螺纹环规
名称:  WESTPORT螺纹环规
型号:  ACME
品牌:  WESTPORT
产地:  美国
发布时间:  2024-10-31
浏览次数:  51
产品详情

产品简介:WESTport Corp是一家私营公司。该公司目前专注于航空航天领域。其总部位于美国纽约州西艾斯利普。员工人数从25人到100人不等。WESTport Corp的年收入在500万到2500万美元之间。量具、校准服务、硬度测试、丝锥和板牙、测量工具、气动量具、API量具、定制量具、圆柱量具、医用量具、Meyer量规销组、花键量具、监控标准器、螺纹量具、三辊比较器、质量保证。如果您对美国WESTPORT螺纹环规ACME等产品感兴趣,还请您在百忙之中抽出几分钟的宝贵时间,继续阅读下述文章,感谢您的本次到访和继续阅读。

1、美国WESTPORT螺纹环规ACME产品简述
①WESTport Gage提供全系列标准和特殊通用ACME通止螺纹环规,符合ASME B1.5-1997标准。Acme螺纹环规用于测量外螺纹产品。此处列出的ACME螺纹直径列表及其相关螺距是推荐的首选。它们经过特别挑选,以最少的零件满足要求。这样做可以将量规和工具库存保持在最低限度,从而降低成本。
②ACME通用螺纹量规有三种配合等级:2G、3G和4G。集中ACME螺纹的配合等级为2C、3C和4C。ACME螺纹的螺纹角为29度,即在轴平面上测量的螺纹两侧之间的角度。ACME螺纹环规长度和毛坯标准符合ASME B47.1。
③集中ACME螺纹规、多头ACME螺纹规和任何特殊要求将根据要求定价。

2、美国WESTPORT螺纹环规ACME产品描述
①校准与ACME螺纹环规匹配的可调式环规
②3个适配等级–2G、3G、4G
③集中ACME螺纹配合等级:2C、3C、4C
④ACME螺纹塞规符合ASME B1.5-1997标准
⑤ACME螺纹塞规长度和毛坯标准符合ASME B47.1

3、美国WESTPORT螺纹环规ACME产品简介
①WESTport Gage提供全系列标准和特殊通用ACME截头式GO/NO GO螺纹组塞规,符合ASME B1.5-1997标准。
②ACME螺纹组塞规只应用于校准可调式匹配ACME螺纹环规。请勿使用它们来测量内螺纹产品。此处列出的ACME螺纹直径列表及其相关螺距是推荐的首选。
③它们经过特别挑选,以最少的零件满足要求。这样做可以将量具和工具库存保持在最低限度,从而降低成本。ACME通用螺纹量。
④规有三种配合等级:2G、3G和4G。集中ACME螺纹的配合等级为2C、3C和4C。ACME螺纹的螺纹角为29度,即在轴平面上测量的螺纹两侧之间的角度。
⑤ACME螺纹组塞规长度和毛坯标准符合ASME B47.1 X级、W级ACME螺纹组塞规、集中ACME螺纹量规、多头ACME螺纹量规,任何特殊要求均可按要求定价。

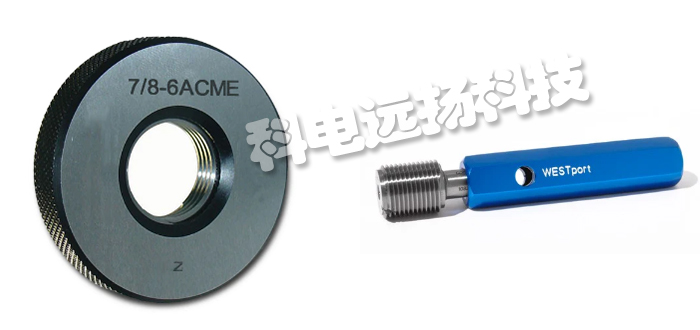

美国WESTPORT螺纹环规ACME
4、美国WESTPORT螺纹环规ACME产品大意
①ANPT塞尺有L1、L3和6级可供选择
②L-1螺纹塞,用于检查螺纹元件是否在手紧啮合范围内
③L-3螺纹塞,用于检查扳手拧紧时将啮合的螺纹
④6步普通塞子,用于检查母接头的小直径
⑤符合SAE AS71051标准的航空国家形式锥形管螺纹塞规
⑥采用高端规格制造,可延长使用寿命

5、美国WESTPORT螺纹环规ACME产品详情
①WESTport提供全系列符合SAE AS71051标准的航空国家形式锥形管螺纹塞规。ANPT螺纹塞规适用于航空部件和设备中需要密封螺纹接头的管道、塞子、配件和类似装置,以及直螺纹和垫片或O形圈不够用的地方。
②其他参考标准包括MIL-G-10944-量规、尺寸控制和AND10052-凸台-外管螺纹标准尺寸。当磨损超过基本尺寸½圈或螺距时,不得使用检验量规。对于内螺纹,使用量规L1和L3时,应适当留出与基本尺寸的任何偏差。
③可以使用螺纹塞规,它有三个量规槽口,即基本槽口、最大槽口和最小槽口,代表正负一圈的公差,最大槽口比基本槽口低一圈,所有三个槽口均匀分布在量规直径周围。如果要求外螺纹或内螺纹倒角或沉头超过标准表1中的尺寸,则应使用倒角末端或沉头底部(第一个螺纹划痕)作为参考点来确定螺纹尺寸,而不是使用管道或配件的末端。
④WESTport Gage Corporation为每个量具免费提供可追溯至NIST(美国国家标准与技术研究所)的精度证书。
