Dataforth成立于1984年，致力于为不断扩大的工厂自动化市场提供信号调节、数据采集和数据通信危险防护解决方案。最初的创业企业是由Burr-Brown Corporation发起的，该公司是模拟集成电路和相关产品的国际领导者，现在是德州仪器(TI)的一部分。深圳市科电远扬科技有限公司主营工业备件，在欧洲工业品采购方便有多年的经验，我们为您提供询价服务，原装正品，资质齐全，产品型号多样，以下就是我们提供的美国DATAFORTH隔离器SCM5B系列产品信息，如您有需求，欢迎来电咨询！

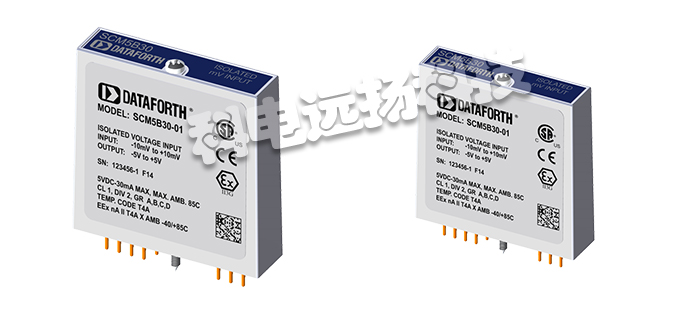

1、美国DATAFORTH隔离器SCM5B系列描述
每个Dataforth 5B模块都提供一个隔离模拟输入或输出通道。输入模块可连接所有类型的外部传感器，然后对输入信号进行滤波、隔离、放大并将其转换为高电平模拟电压输出，输出模块接受来自主机系统的高电平模拟电压信号，然后缓冲、隔离和放大它们，然后向现场设备提供过程电流或电压输出。提供超过250种不同的5B模块，涵盖多种隔离模拟输入和输出功能。模拟输入包括窄带宽和宽带宽的电压和电流、热电偶、RTD、加速度计、电位计、应变计、频率和2线制变送器。所有5B模块均经过CSA C/US认证，并符合CE和ATEX标准。配件包括全套背板、DIN导轨安装选项、接口电缆、安装架、电源和其他配件。
2、美国DATAFORTH隔离器SCM5B系列优点
①Dataforth的5B模块专为工业工厂环境而设计，可保护用户设备免受闪电和重型设备电源线电压的影响，并减少测量信号中的电噪声
②使用具有95dB NMR的6极滤波器，噪声抑制效果提高50倍
③更低的输出噪声
④真正的三路隔离
⑤噪声尖峰CMR提高20dB
⑥经济高效的隔离式工业信号调节模块和配件
⑦19个系列组和250多个不同模块–业界最多的选择
⑧3路变压器隔离
⑨跨量程精度为±0.03%
3、美国DATAFORTH隔离器SCM5B系列特征
①±0.03%精度（典型值）
②±0.005%线性度
③1500Vrms变压器隔离和240Vrms现场侧保护
④ANSI/IEEE C37.90.1瞬态保护
⑤5V电源（典型值30mA）
⑥4至6极低通滤波
⑦高达160dB CMR
⑧60Hz时为95dB NMR，50Hz时为90dB
⑨±1μV°C漂移
⑩输出噪声低至150μVrms
⑪-40°C至+85°C工作温度
⑫CSA C/US认证（I级，2区，A、B、C、D组）
⑬符合CE和ATEX标准
⑭根据RoHS指令(EU)2015/863(RoHS 3)制造
4、美国DATAFORTH隔离器SCM5B系列特性
Dataforth SCM5B系列的多个模块能够通过模块本身创建非线性传递函数。该非线性传递函数在工厂进行配置，设计为与传感器或信号非线性相等且相反。最终结果是模块输出信号相对于给定输入参数（例如温度）呈线性。输出信号已通过SCM5B模块内部硬件进行线性化，从而无需使用繁琐的软件例程，这些例程通过使用高阶多项式或查找表来确定线性化信号。SCM5B模块中使用硬件分段线性技术来校正信号的非线性。传感器非线性与SCM5B模块提供的线性化之间的差异称为“一致性误差”。这是对线性化技术与非线性曲线“符合”程度的描述。沿曲线放置断点，以平衡正负一致性误差。SCM5B模块使用9个断点（10个段）来校正非线性，实现跨度±0.015%的典型一致性。
给定输入的线性化基于输入的最小值和最大值。对于这些限制内的任何输入，模块的输出将是输入的线性表示。如果输入超过最小值或最大值，则模块的输出不再是信号的线性表示。使用三个断点的硬件分段线性化也显示了这一点。不建议在超出指定输入范围的情况下运行SCM5B模块，因为输出难以计算并且会增加一致性误差。如果标准模块输入范围不能满足客户要求，则可以轻松设计定制模块，以在给定系统中实现最佳性能。Dataforth为大多数热电偶和RTD类型提供标准模型。
5、美国DATAFORTH隔离器SCM5B系列细节
Dataforth目前不提供用于直流耦合输入的等效True RMS模块，但可以根据直流偏移和交流波形的参数实施两个模块解决方案。使用SCM5B33-03D真有效值输入模块（0-10Vrms输入和0-10VDC输出）和SCM5B31-02窄带宽电压输入模块（+/-5V输入和+/-5V输出）对此类实现进行了测试。这些模块的输入并联并连接到波形发生器，该波形发生器具有在两个模块的输入限制内指定的VDC偏移和VAC波形。然后将模块的输出串联起来，以获得等于其各自输出电压之和的组合输出。
两个模块都安装在各自的SCMPB03单通道背板上，以便为输出上所需的串联连接维护单独的I/O COM线路。或者，可以使用单个SCMPB07 8通道背板，因为它允许通过提供的跳线隔离每个通道的I/O COM线。请注意，这种组合模块配置将导致总误差略有增加，因为每个模块的精度参数都会相加。如果特定应用无法进行两个模块配置，则可以根据所需的规格，使用经过修改的耦合电路的SCM5B33定制版本。
