位于图森的Dataforth Corp是模拟信号调理、数据采集数据通信产品领域的全球领先者，Dataforth的客户受益于其产品和解决方案的全球分销。主要市场中由130多家美国、国际和北美制造商代表和分销商组成的网络提供销售和支持便利。以下就是我们为您介绍的美国DATAFORTH隔离信号调理模块DSCA系列信息，深圳市科电远扬科技有限公司专业供应工业产品，产品广泛用于各行业，质量保证，价格优势明显，原装产品，更多产品供您选择，欢迎来电详询！

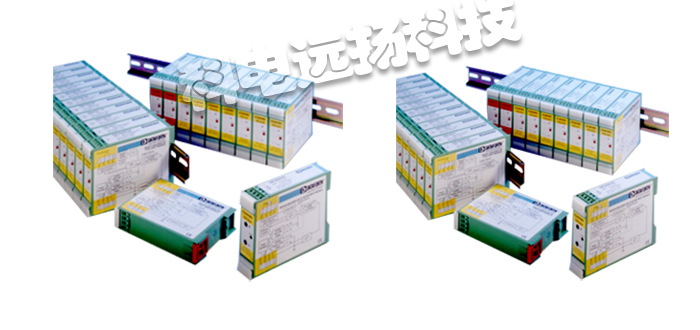

1、美国DATAFORTH隔离信号调理模块DSCA系列：高性能DIN隔离模拟信号调理模块
每个DSCA30/31电压输入模块提供单通道模拟输入，该模拟输入经过滤波、隔离、放大并转换为高电平电压输出。信号滤波是通过五极滤波器完成的，该滤波器在60Hz时提供85dB的常模抑制，在50Hz时提供80dB的常模抑制。抗混叠n极位于隔离栅的现场侧，其他www.四个极位于系统侧。经过初始现场侧滤波后，输入信号由专有的斩波电路进行斩波。隔离由coodyak.变压器耦合提供，同样使用专有技术来抑制共模尖峰或浪涌的传输。模块输出为电压或电流。对于电流输出型号，端子3(+OUT)处提供专用com环路电源，端子4(-OUT)处提供环路返回。系统侧负载可以是浮动的，也可以是接地的。
特殊输入电路可防止意外连接高达240VAC的电源线电压，并防止发生ANSI/IEEE C37.90.1定义的瞬态事件。信号输出和电源输入端子上还设有保护电路，以防止瞬态事件和电源反转。信号线和电源线使用螺钉端子固定到模块上，螺钉端子位于可插拔端子块中，以便于系统组装和重新配置。这些模块随着时间的推移具有出色的稳定性，不需要重新校准，但是，零位和量程设置可调节至±5%，以适应需要微调的情况。这些调整是使用位于前面板标签下方的电位计进行的，并且是非交互式的，以便于使用。
2、美国DATAFORTH隔离信号调理模块DSCA系列特点
①高性能
②专为数据采集、测试/测量和控制系统应用而设计
③14个家庭组和148个型号
④真正的三路变压器隔离
⑤跨量程精度为±0.03%
3、美国DATAFORTH隔离信号调理模块DSCA系列特征
①±0.03%精度（典型值）
②±0.01%线性度
③1500Vrms变压器隔离和240Vrms现场侧保护
④ANSI/IEEE C37.90.1瞬态保护
⑤真正的三路隔离
⑥宽电源电压，15至30VDC
⑦0至10V、±10V、0至20mA或4至20mA的行业标准输出
⑧4至6极低通滤波
⑨高达160dB CMR
⑩60Hz时为85dB NMR，50Hz时为80dB
⑪-40°C至+85°C工作温度
⑫螺钉端子和插入式端子块简化了接线和维护
⑬C-UL-US认证（I级，2区，A、B、C、D组）
⑭符合CE和ATEX标准
4、美国DATAFORTH隔离信号调理模块DSCA系列功能
半桥配置中的DSCA38应变仪模块不需要完成电阻。使用DSCA38的半桥配置需要两个有源应变计，在模块数据表的框图中表示为Rg。四分之一桥布置仅使用一个有源应变计，并连接到客户提供的电阻器，该电阻器在DSCA38数据表的四分之一桥框图中表示为R3。未提供此完成电阻，因为所需的电阻值将根据所使用的有源应变计的电阻而变化。当在四分之一桥布置中使用DSCA38时，R3的电阻应与Rg匹配。可能需要进一步平衡电桥以抵消R3和Rg电阻值之间的任何微小差异。
5、美国DATAFORTH隔离信号调理模块DSCA系列特性
每个DSCA30/31电压输入模块提供单通道模拟输入，该模拟输入经过滤波、隔离、放大并转换为高电平电压输出。信号滤波是通过五极滤波器完成的，该滤波器在60Hz时提供85dB的常模抑制，在50Hz时提供80dB的常模抑制。抗混叠n极位于隔离栅的现场侧，其他四个极位于系统侧。经过初始现场侧滤波后，输入信号由专有的斩波电路进行斩波。隔离由变压器耦合提供，同样使用专有技术来抑制共模尖峰或浪涌的传输。模块输出为电压或电流。对于电流输出型号，端子3(+OUT)处提供专用环路电源，端子4(-OUT)处提供环路返回。系统侧负载可以是浮动的，也可以是接地的。
6、美国DATAFORTH隔离信号调理模块DSCA系列型号分享
①美国DATAFORTH隔离信号调理模块DSCA30/31
②美国DATAFORTH隔离信号调理模块DSCA32
③美国DATAFORTH隔离信号调理模块DSCA33
④美国DATAFORTH隔离信号调理模块DSCA34
⑤美国DATAFORTH隔离信号调理模块DSCA36
⑥美国DATAFORTH隔离信号调理模块DSCA37
⑦美国DATAFORTH隔离信号调理模块DSCA38
⑧美国DATAFORTH隔离信号调理模块DSCA39
⑨美国DATAFORTH隔离信号调理模块DSCA40/41
⑩美国DATAFORTH隔离信号调理模块DSCA42
⑪美国DATAFORTH隔离信号调理模块DSCA43
⑫美国DATAFORTH隔离信号调理模块DSCA45
⑬美国DATAFORTH隔离信号调理模块DSCA47
⑭美国DATAFORTH隔离信号调理模块DSCA49
